Как подобрать ТЭН для электрокаменки по маркировке

Привозят к нам на производство сгоревший ТЭН от печи, которую перестали выпускать лет восемь назад, и спрашивают: «Такой найдёте?» Находим — если на трубке читается гравировка. Строчка вида 106А13/2,5Т говорит о нагревателе всё, что нужно для точного повтора. Разбираем по символам.

Расшифровка на примере 106А13/2,5Т

Отдельно на трубке или в паспорте указывается напряжение — 220 или 380 В. Это обязательная сверка: ТЭН 2,5 кВт на 220 В и ТЭН 2,5 кВт на 380 В внешне одинаковы, но сопротивление спирали у них различается в три раза. Поставите «380-й» в печь на 220 В — получите треть мощности, наоборот — спираль сгорит за минуты.

Чего в маркировке нет — так это формы гиба. U-образный, W-образный, кольцевой — контур у каждой модели печи свой, и при заказе аналога его задают чертежом, фото с линейкой или самим старым ТЭНом.

Маркировка стёрлась: снимаем параметры сами

1. Развёрнутая длина — гибкой рулеткой или шнуром по оси трубки, от торца до торца, через все гибы. Точность ±1 см достаточна;

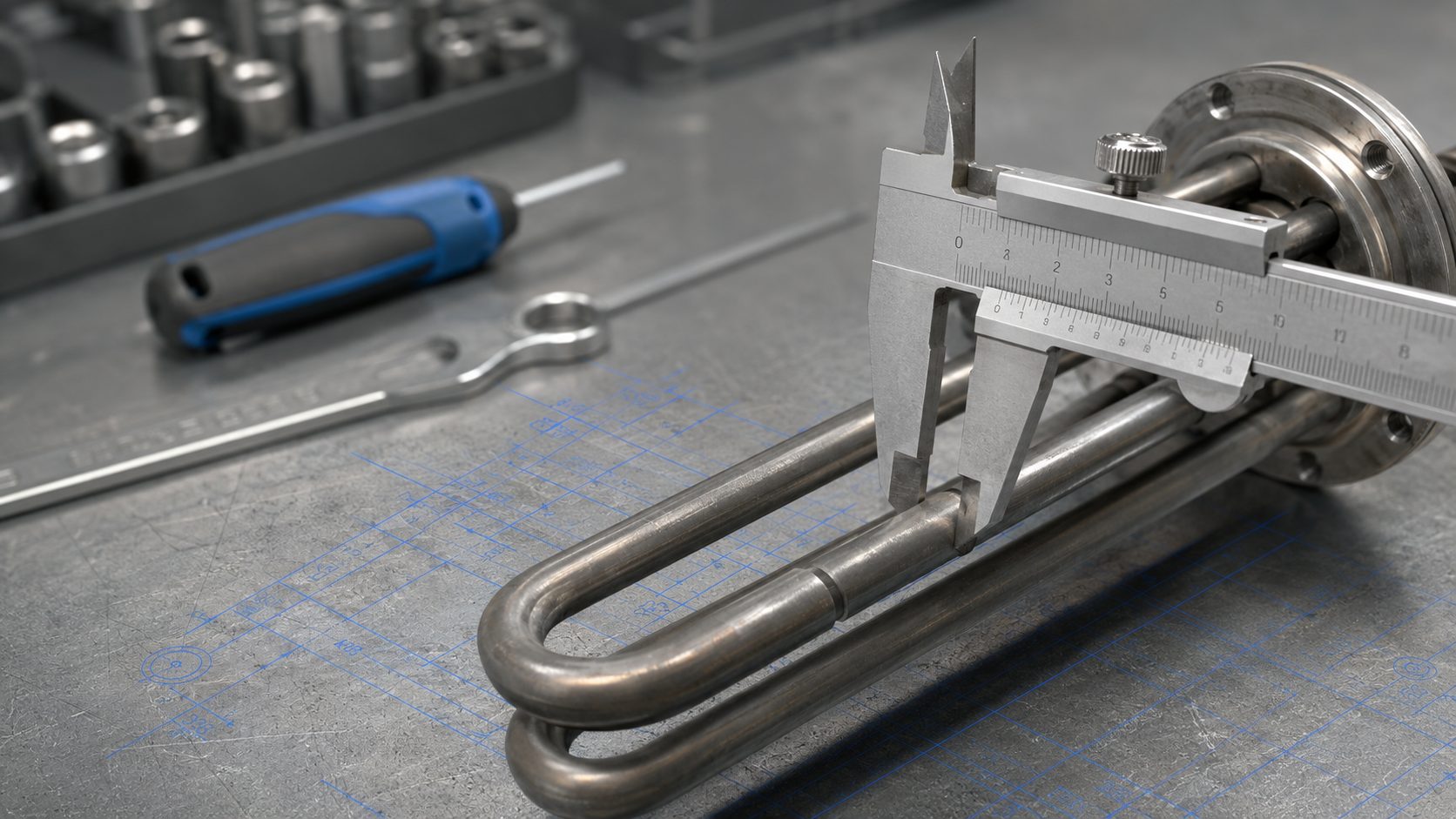

2. Диаметр трубки — штангенциркулем. Ходовые размеры в каменках — 8,5, 10 и 13 мм;
3. Мощность — через сопротивление. Мерим мультиметром между контактными шпильками и считаем: P = U²/R. Спираль 19,4 Ом на 220 В — это 220²/19,4 ≈ 2500 Вт. Работает только с живой спиралью; у сгоревшего ТЭНа сопротивление уже не измерить — тогда мощность берём из паспорта печи, делённую на число нагревателей;
4. Длина шпилек и резьба — М4 или М5, плюс расстояние между осями выводов: от этого зависит, встанет ли ТЭН на штатные отверстия;
5. Форма — фото на фоне листа-миллиметровки или три габарита: высота, ширина, вылет.

С этими цифрами любой производитель ТЭНов повторит нагреватель, даже если ваша печь снята с производства двадцать лет назад.

Какие отклонения допустимы

• Мощность — в пределах ±10% без последствий. Сильнее занижать не стоит: печь будет дольше греть парную, и виноватой назначат новую запчасть. Завышать нельзя вовсе — автомат, кабель и контактор пульта считались под родные киловатты, запас по току съедите мгновенно. Пересчитать нагрузку поможет статья про расчёт мощности;
• Развёрнутая длина — ±2–3 см обычно не мешают, если форма повторена и трубка не ложится на корпус;
• Диаметр — лучше родной. Толще — может не встать в посадочные отверстия, тоньше — выше удельная нагрузка на поверхность и меньше ресурс;
• Форма — повторять точно. Трубка, упёршаяся в кожух, перегревается в точке контакта и сгорает за сезон.

Воздушный и водяной — почему нельзя путать

Буква среды в маркировке — не формальность. У водяных ТЭНов (для баков, котлов) удельная мощность на поверхности трубки в 2–3 раза выше: вода отводит тепло лучше воздуха. Поставите водяной ТЭН в каменку — на воздухе он раскалится докрасна и сгорит за считанные часы. Воздушный в воде проживёт, но греть будет откровенно слабо. Для каменки — только «А».

Сама замена — работа на час с мультиметром и двумя ключами, порядок расписан в статье про замену ТЭНа. Перед покупкой убедитесь, что сгорел именно нагреватель, а не датчик или пульт — быстрая проверка есть в схеме диагностики печи.

Не расшифровывается гравировка или ТЭН редкой формы — сфотографируйте его с рулеткой и пришлите нам: подберём аналог со склада или изготовим по образцу. Нагреватели и печи целиком — в каталоге ЭКС.
