Датчик температуры электрокаменки: где ставить и как подключать

Половина обращений «печь не догревает» решается переносом одной коробочки на другую стену. Датчик, поставленный прямо над каменкой, стоит в восходящей горячей струе: он видит 100 градусов, когда у полка 55, и пульт честно глушит нагрев.

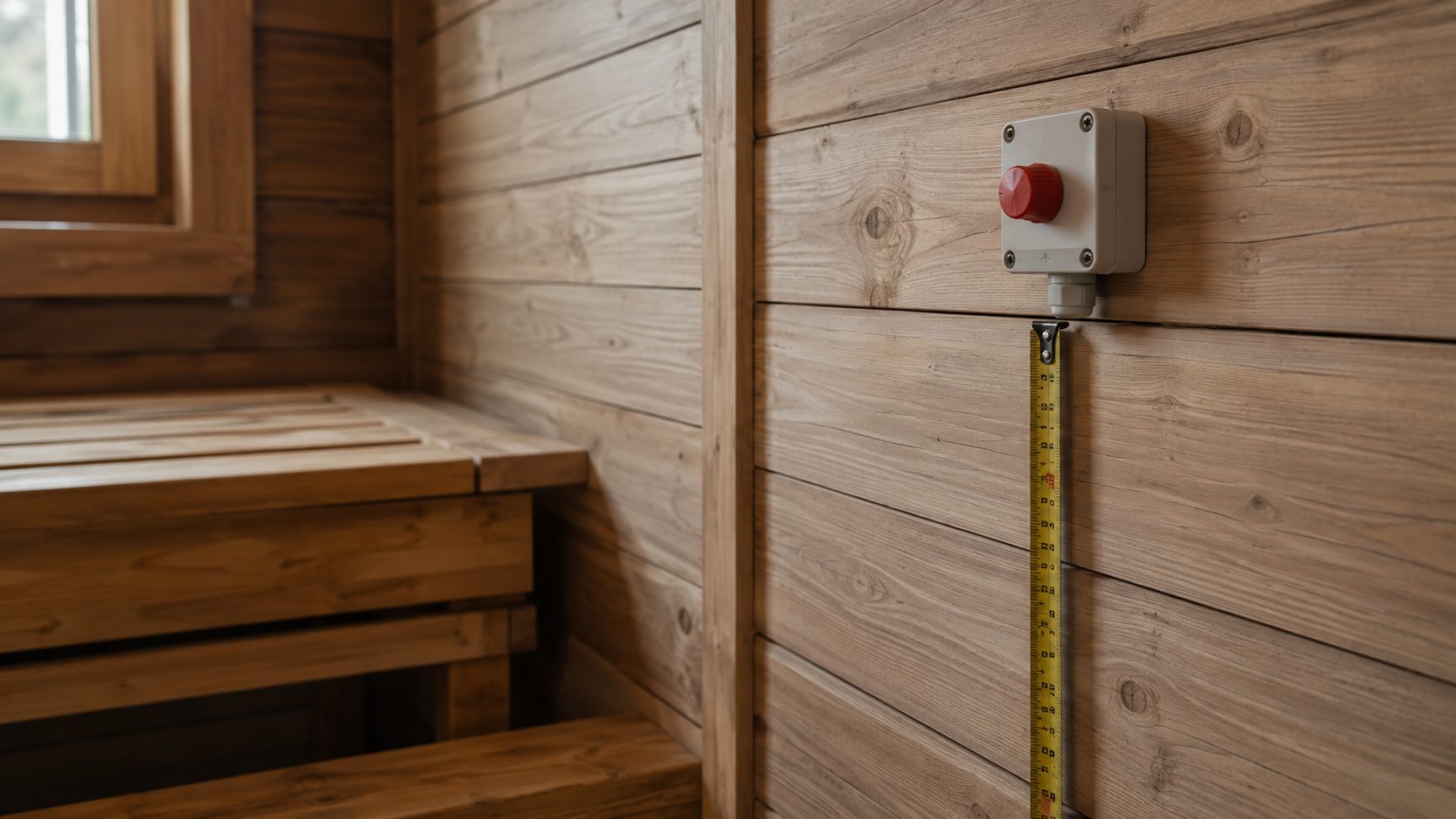

Куда ставить

Универсальной точки нет — схему даёт паспорт конкретного пульта, но логика общая:

• Высота — 100–150 мм от потолка: датчик должен видеть верхнюю, самую горячую зону, по которой нормируется температура сауны;
• По горизонтали — на паспортном расстоянии от оси печи. Ближе — меряет струю от каменки, дальше — греет с перебегом;
• Не над дверью и не напротив вентиляционного притока: холодные сквозняки заставляют печь молотить без остановки.

В одном корпусе с датчиком обычно живёт термопредохранитель — аварийный размыкатель на 130–140 °C. Это разные приборы: датчик меряет, предохранитель рвёт цепь при перегреве. У многих моделей после срабатывания его надо взводить кнопкой на корпусе — «сломавшаяся» печь часто чинится одним нажатием.

Подключение и удлинение

Провод датчика тянется отдельно от силового кабеля: параллельная прокладка вплотную к силе даёт наводки, и электронный пульт начинает врать или сбрасываться. Разнос 100–150 мм или пересечение под прямым углом снимают вопрос.

Штатной длины не хватило — смотрим тип датчика. Терморезистор (NTC) удлиняется медным проводом 2×0,5 мм² практически без погрешности, соединение — пайка или клеммник вне парной. Термопары и цифровые датчики удлиняются только по паспорту: тип провода и предел длины (обычно 10–20 м) задаёт производитель пульта.

Проверка мультиметром

1. Отключить датчик от пульта;
2. Мерить сопротивление: NTC 10 кОм при комнатной температуре покажет около 10 кОм, при нагреве в руке — сопротивление ползёт вниз;
3. Бесконечность — обрыв, ноль — замыкание. И то и другое — замена, датчик не ремонтируется;
4. Термопредохранитель звонится накоротко: целый — ноль Ом, сработавший — обрыв.

Если датчик цел, а печь всё равно молчит — дальше по цепочке диагностики пульт–датчик–печь. Как устроена сама связка с выносным пультом — в статье про подключение пульта.

К пультам из нашего каталога датчики идут в комплекте со схемой установки под конкретную модель. Парная нестандартная — пришлите фото и размеры, скажем точку под ваш случай.
