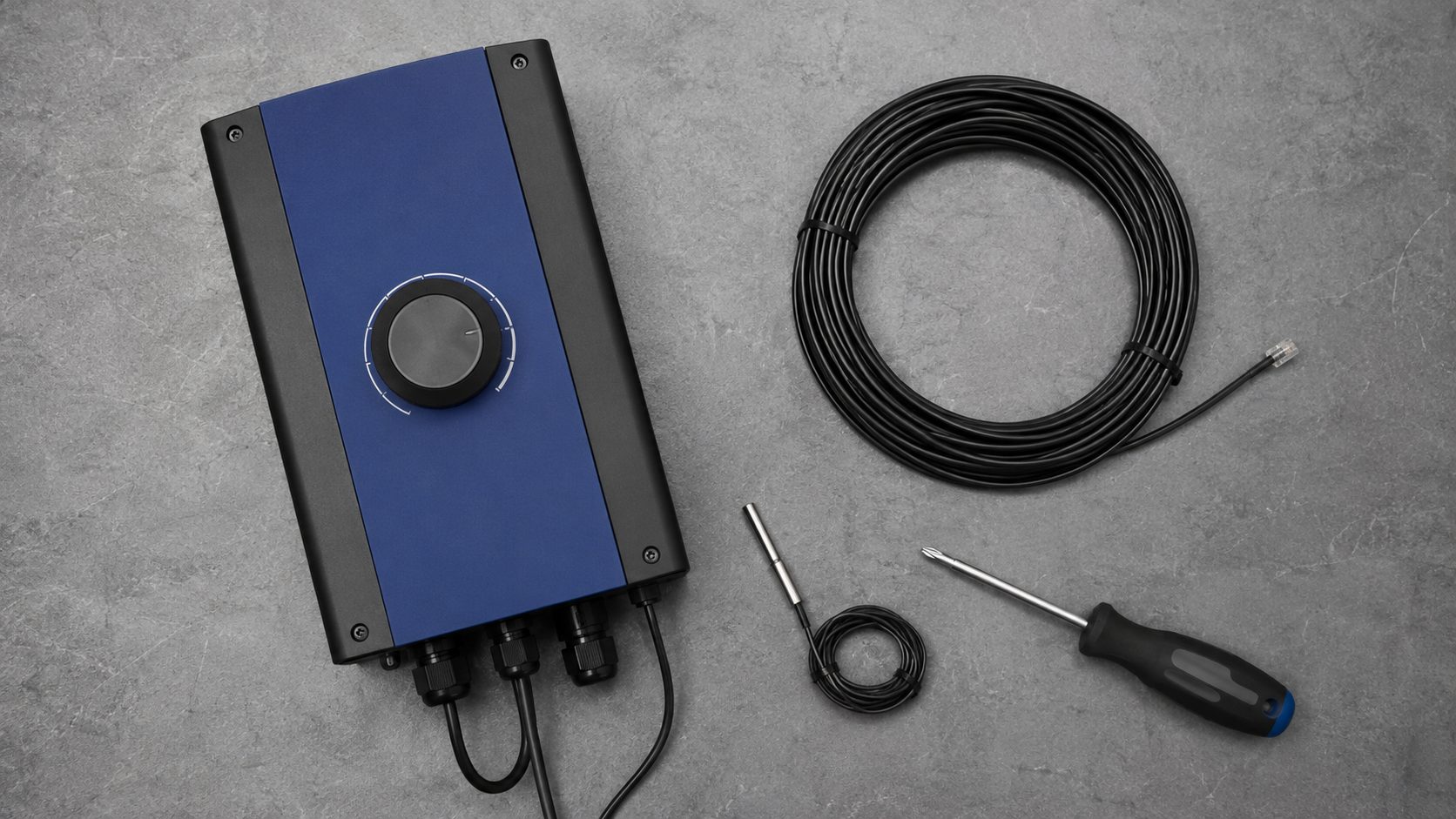

Подключение выносного пульта к электрокаменке: схема и типовые ошибки

В схеме выносного пульта три линии, и путают их в одном и том же месте. Силовой ввод заводят напрямую на печь, а пульт вешают «параллельно» — печь при этом греет мимо всякой автоматики. Правильная топология другая: щит → пульт → печь, и отдельно тонкий провод датчика.

Схема по шагам

1. Ввод. Кабель от автомата в щите приходит на входные клеммы пульта (L, N, PE — или три фазы для 380В). Печь от щита напрямую не питается вообще.
2. Силовая на печь. С выходных клемм пульта — на клеммную коробку каменки. Сечение то же, что у ввода: для 6 кВт — 3×6 мм². Участок внутри парной — только термостойкий РКГМ или SiHF, марки и таблица в статье про кабель.
3. Датчик. Штатный провод из комплекта, обычно 3–5 метров. Ставится в парной над печью или на стене рядом, высота 1,5–1,9 м — точную точку смотрите в паспорте пульта.
4. Заземление. PE приходит на пульт и уходит на болт корпуса печи. Без самодеятельности с перемычками на ноль — почему, разобрано в статье про заземление.

Пять ошибок, из-за которых печь молчит

1. Датчик в холодном углу. У двери или у притока вентиляции датчик всегда «мёрзнет», печь жарит без остановки. Симптом: в парной 100, на пульте 70.
2. Перепутаны клеммы датчика. Пульт показывает ошибку или мороз в парной. Полярность и пары контактов — строго по схеме конкретного блока.
3. Таймер на нуле. Самый частый «ремонт» по телефону: печь исправна, просто время работы не задано, и пульт честно держит ТЭНы выключенными.
4. Провод датчика в одной гофре с силовым. Наводки заставляют электронику показывать чудеса. Разносите трассы хотя бы на 10–15 см.
5. Сработавший термопредохранитель. После первого перегрева (например, печь гоняли без камней) защита разомкнулась. У большинства блоков она возвращается кнопкой сброса, о которой не все знают.

220 и 380: в чём разница при монтаже

Однофазный пульт коммутирует одну линию, трёхфазный — три, каждая через свой силовой контакт. Ставить однофазный блок на печь 380В напрямую нельзя: его реле не рассчитаны на такой ток. Вариант — управление через внешний контактор, но проще сразу взять пульт под свою печь. Что вообще делает пульт и как выбрать — в обзоре про пульт управления электрокаменкой.

К печам из каталога пульты идут согласованными по мощности и фазам, со схемой в паспорте. Застряли на конкретном шаге — звоните, по фото клеммника разберём за пять минут.
