Заземление электрокаменки: зачем и как сделать правильно

Пробой ТЭНа на корпус — штатная старость нагревателя: изоляция из периклаза со временем набирает влагу и начинает пропускать. В городской квартире это кончается сработкой УЗО. В бане без заземления это кончается фазой на стальном корпусе, возле которого стоит мокрый человек.

Как это работает

Заземление и УЗО — не конкуренты, а пара:

• Есть земля + УЗО. В момент пробоя ток уходит в контур, УЗО видит утечку и отключает печь за доли секунды. Человек даже не узнаёт, что что-то случилось.
• Есть только УЗО. Корпус стоит под фазой и ждёт. УЗО сработает лишь когда утечка потечёт через прикоснувшегося. Спасёт, но удар человек получить успеет.
• Нет ничего. Худший вариант, продолжать не будем.

Номиналы защиты разобрали отдельно: УЗО и автомат для электропечи сауны.

Куда крепить провод на печи

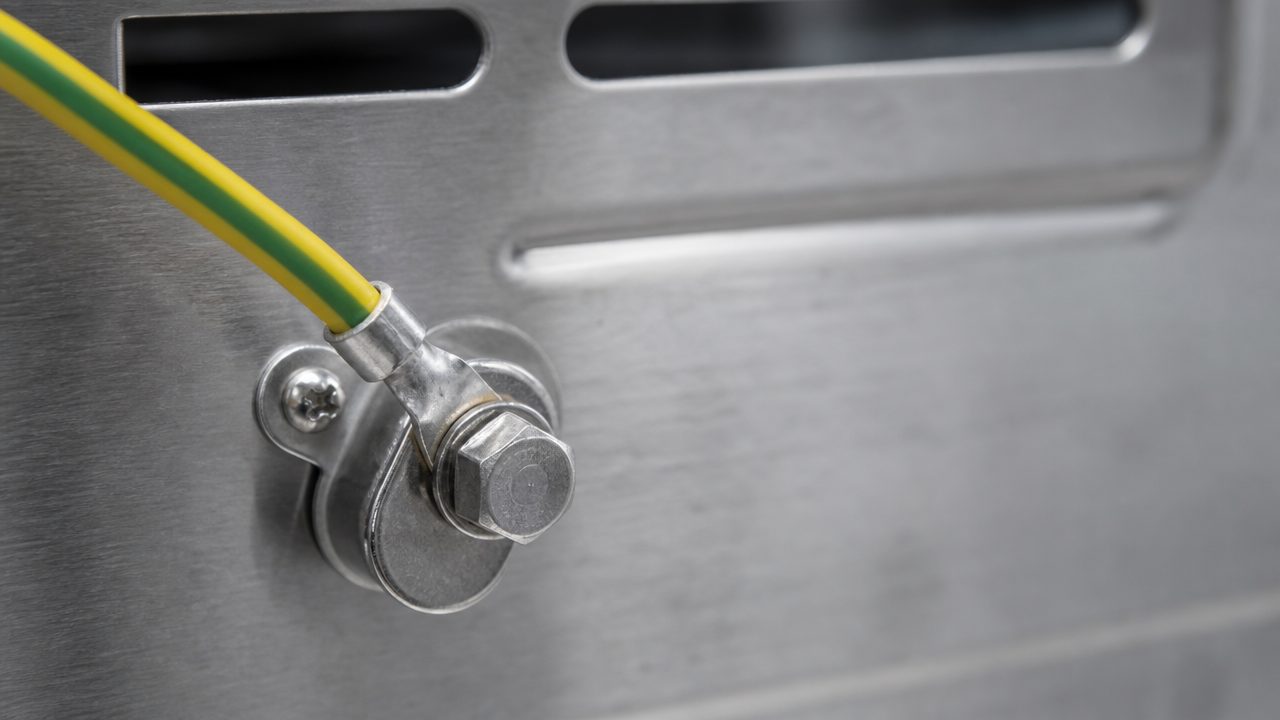

На корпусе каждой ЭКС рядом с клеммной коробкой стоит болт со значком заземления. Провод — жёлто-зелёный, сечением не меньше фазной жилы, наконечник кольцевой, под болт с гровером, чтобы не ослаб от вибраций и циклов нагрева. Прикручивать землю к случайному винту кожуха нельзя: между кожухом и рамой может не быть надёжного контакта через краску.

Если сеть старая, без третьего провода

В дачных посёлках частая картина: на столбе два провода, система TN-C, земли нет. Порядок такой:

1. Свой контур: три стальных уголка 50×50×5 длиной 2,5 м, забитые треугольником со стороной 1,2 м, обвязка стальной полосой 40×4 на сварке.
2. Полоса заводится в щиток бани на шину PE.
3. Корпус печи и все розетки — на эту шину. Получается система TT.
4. На линию печи — УЗО 30 мА, для TT это обязательное условие, а не рекомендация.

Чего делать нельзя: кидать перемычку с корпуса на рабочий ноль («зануление» в старой двухпроводке). При отгоревшем нуле на корпусе печи окажутся полноценные 230 В.

Как проверить, что земля живая

Быстрый тест мультиметром: напряжение фаза–PE должно совпадать с фазой–нулём, те же ~230 В. Показывает 150–180 В или скачет — контур плохой или его нет. Честное сопротивление контура меряет электролаборатория; для частного дома норма до 30 Ом. Свежекопаный контур летом в сухой песок может показать и 60 Ом — тогда добавляют электроды.

В паспорте каждой печи Печка220 схема подключения с заземлением нарисована под конкретную модель. Сомневаетесь в своей сети — позвоните, разберём, что у вас на вводе.
