Трёхфазное подключение электрокаменки: схема звезда/треугольник

Банные печи на 380В подключаются звездой, а не треугольником, и это не вопрос вкуса. В звезде каждый ТЭН работает от своих законных 220В (фаза–ноль). Тот же ТЭН, включённый в треугольник, получит 380В между фазами — втрое большую мощность — и сгорит за первый прогрев.

Как ТЭНы разложены по фазам

Поровну. Печь 9 кВт — три группы по 3 кВт, по группе на фазу L1/L2/L3, общий ноль. Печь 12 кВт — три группы по 4 кВт. Отсюда полезное следствие для диагностики: при потере одной фазы печь продолжает греть на 2/3 мощности. Камни тёплые, парная не догревается — это классический симптом, разбирали его в статье «электрокаменка не греет».

Кабель и защита

Пять жил: три фазы, рабочий ноль (в звезде он обязателен), защитный PE. Плюс УЗО на 30 мА — номиналы и типы выбирали в отдельной статье. Внутри парной — переход на термостойкий провод, как обычно.

Обрыв нуля — главная авария звезды

Пока ноль цел, на каждом ТЭНе ровно 220В. Оборвался ноль (обгорел контакт в щите, переломился провод) — точка соединения групп «поплыла», и напряжения перекосились: на одних ТЭНах 150В, на других 300В и больше. Перегруженные группы сгорают за минуты. Защита стоит дешевле одного комплекта ТЭНов: реле контроля фаз за 1,5–3 тысячи рублей, которое отключит печь при обрыве нуля, перекосе или пропадании фазы.

Можно ли ту же печь включить на 220В

У многих моделей 9 кВт клеммник допускает оба варианта — перемычки переставляются по паспортной схеме. Арифметика против: 9 кВт на одной фазе — это 41 А, такого ввода в жилом секторе не бывает. Печи от 12 кВт выпускаются только под 380В. Где проходит граница между одной и тремя фазами — считали здесь.

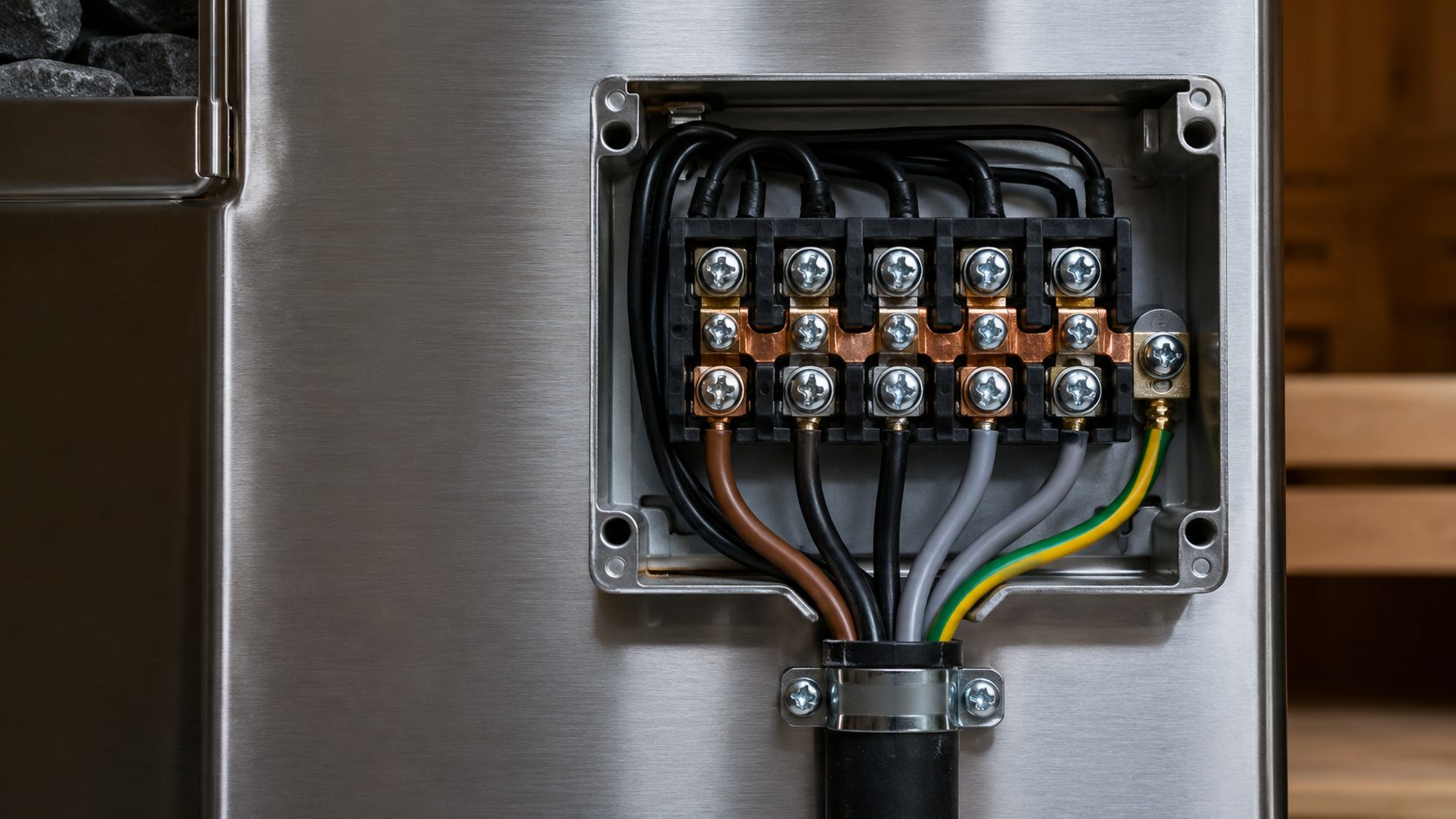

На клеммниках трёхфазных печей из каталога схема звезды отштампована рядом с клеммами. Сомневаетесь в перемычках — фото клеммника нам до включения, это быстрее, чем потом менять три ТЭНа.
