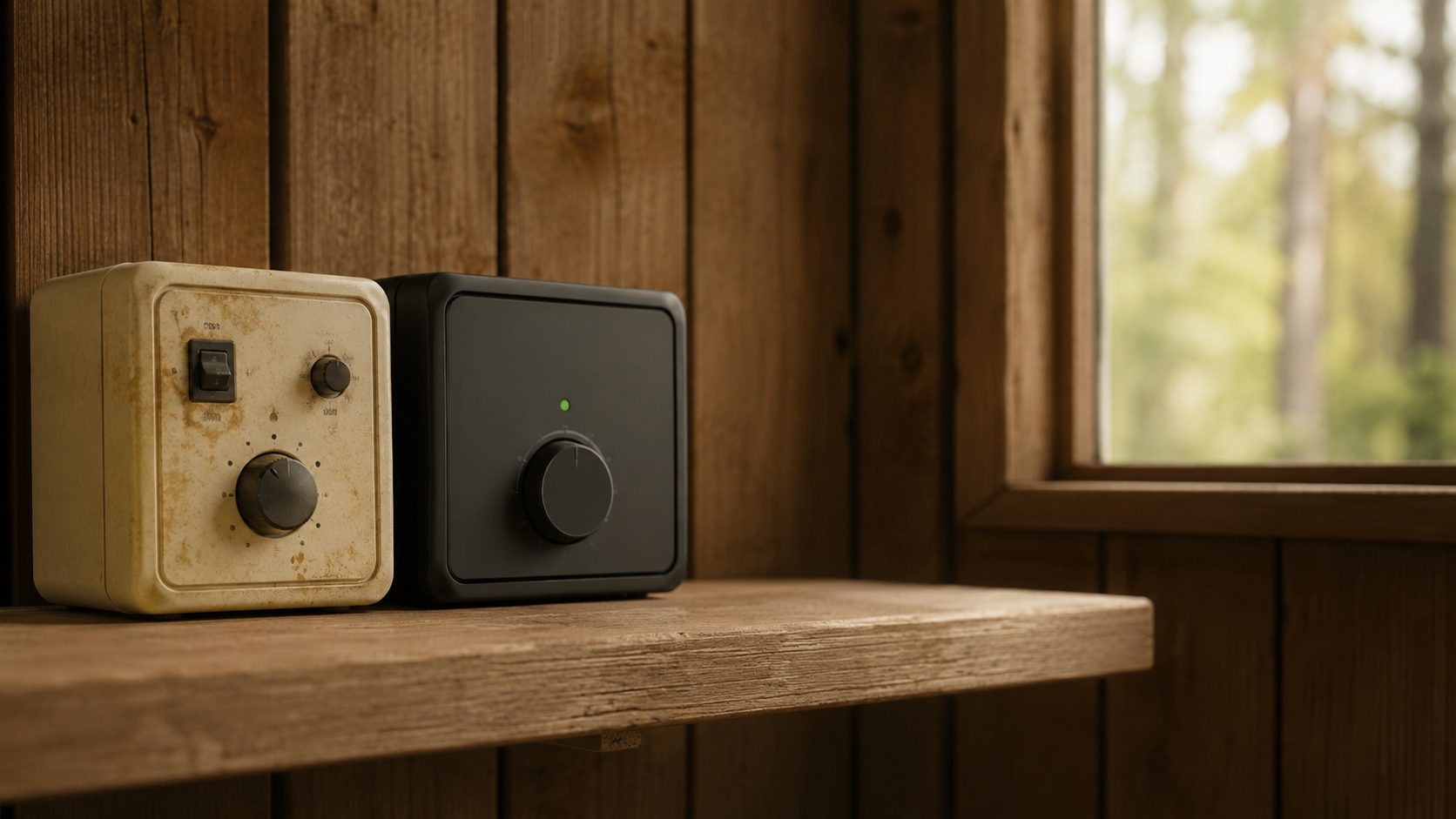

Замена пульта управления электрокаменки: как подобрать аналог

Из десяти пультов, которые привозят к нам в ремонт, семь чинить нерентабельно: плата залита компаундом, процессор фирменный, запчастей у поставщика нет. Хозяин просит «найдите такой же», но такой же не нужен. Пульт — это контактор, термостат и таймер; печи всё равно, чей логотип на панели. Совпасть должны три параметра.

Сначала убедитесь, что пульт действительно мёртв

Треть «сгоревших» пультов оживает после проверки цепочки питание — датчик — термопредохранитель. Предохранитель на 130–140 °C после перегрева у многих моделей взводится кнопкой на корпусе, а обрыв датчика пульт показывает как отказ. Порядок диагностики мы разбирали в статье «Пульт не включает печь» — пройдите её до похода в магазин, это 20 минут с мультиметром.

Три параметра совместимости

1. Мощность и ток. Смотрим шильдик печи, не старого пульта: 6 кВт на 220 В — это 27,3 А, 9 кВт на 380 В — 13,7 А на фазу. Контакторы нового пульта должны держать этот ток. Пульт «до 9 кВт» на печь 12 кВт ставить нельзя — контакты обгорят за сезон.
2. Число фаз. Трёхфазный пульт на однофазную сеть и наоборот — только если паспорт прямо разрешает перекоммутацию перемычками. Угадывать нельзя: печь будет греть третью мощности или сожжёт коммутацию.
3. Схема управления. Если старый пульт рвал силовую цепь сам — замена прямая, провода те же. Если он был слаботочным, а контактор стоял отдельно в щите, аналог подбирается под катушку этого контактора либо ставится со своим силовым блоком.

Таблица типовых замен

Логика везде одна: финская, немецкая, российская печь — это ТЭНы в корпусе. Российский пульт управляет Harvia так же, как родной, если сошлись ток, фазы и схема. Чем встроенная и выносная компоновки отличаются по живучести — отдельный разбор: электроника в предбаннике при 25 °C стареет в разы медленнее, чем на корпусе печи при 80.

Датчики: старые почти никогда не подходят

Родной датчик под новый пульт оставлять нельзя. У одного производителя терморезистор NTC 10 кОм, у другого — 22 кОм, у третьего термопара: кривые сопротивления разные, пульт будет врать на 15–20 градусов или уйдёт в ошибку. Нормальный аналог продаётся со своим датчиком и термопредохранителем — ставьте комплектные, провод тяните по правилам из статьи о подключении выносного пульта: отдельно от силы, разнос 100–150 мм.

Если модель снята с производства

Ждать «оригинал» с разборок смысла нет: б/у электроника из парной приезжает с тем же усталым конденсатором. Рабочий путь — сфотографировать шильдик печи, клеммную коробку и старый пульт с обеих сторон. По трём фото подбирается аналог за один день, включая случай, когда печь 2008 года, а производителя уже не существует.

Пульты из нашего каталога мы делаем сами и подбираем под чужие печи регулярно — пришлите фото шильдика и старого пульта, скажем, что встанет на замену и какой датчик пойдёт в комплекте.
